아두이노 나노 이더넷 쉴드다. ENC28J60칩을 사용하는데 이걸로 유선을 연결하려고 했는데
아무리 해도 작동이 안됐다. 무려 13,960 원이나 하는 제품인데...
제작사는 DK ectronics라고 하는데 원래 작동안돼는 제품이었다.
독일에 있는 사이트(https://www.mikrocontroller.net/topic/477142#5899322)에 따르면 D12번 핀이 AMS1117칩과 쇼트가 나도록 제작되었다는 것이다.

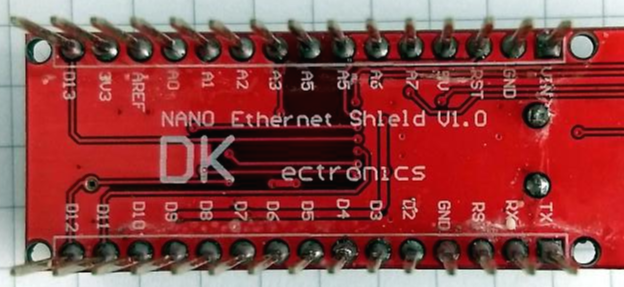

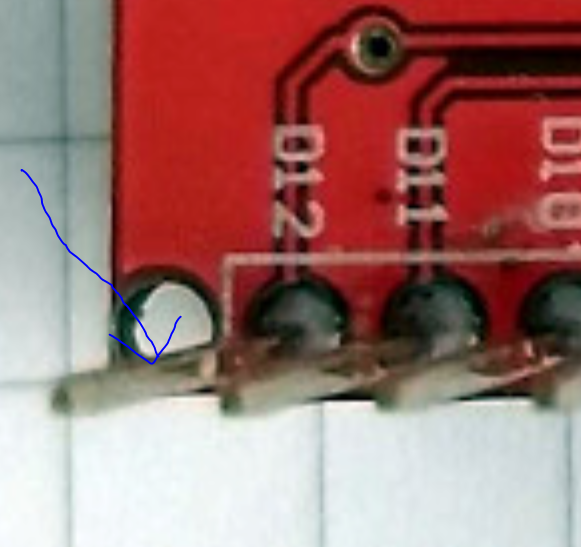

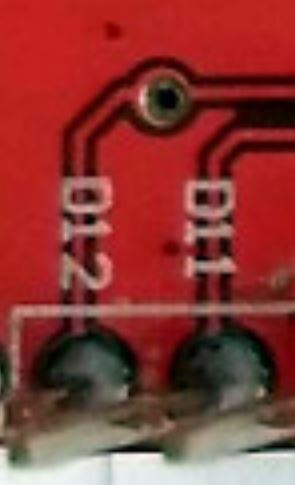

해결하기 위해서는 뒷면의 PCB를 글어내면 된다. D12, D11 사이에 있는 비아(관통하여 뒷면과 연결해주는)홀이 연결되어 있기 때문이며, 비아홀과 연결을 자르되 기존 연결은 유지하는 신공(?)을 발휘해야 한다.
잘못해서 기존 연결된 선까지 잘라버리면 큰 수리를 하거나 버려야 한다. 너무 작아서 납땜이 힘들다. 1mm 드릴을 쓰면 된다고 하는데 1mm 드릴을 손으로 1~2바퀴 돌리는 정보의 수준으로 하여야 한다. 아무튼 난이도는 크다.

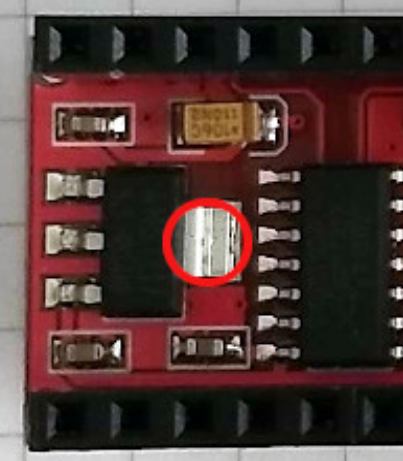

작동되는지 확인하는 방법은 테스터기를 가지고 아래 두 부분이 통하면 고장이다.

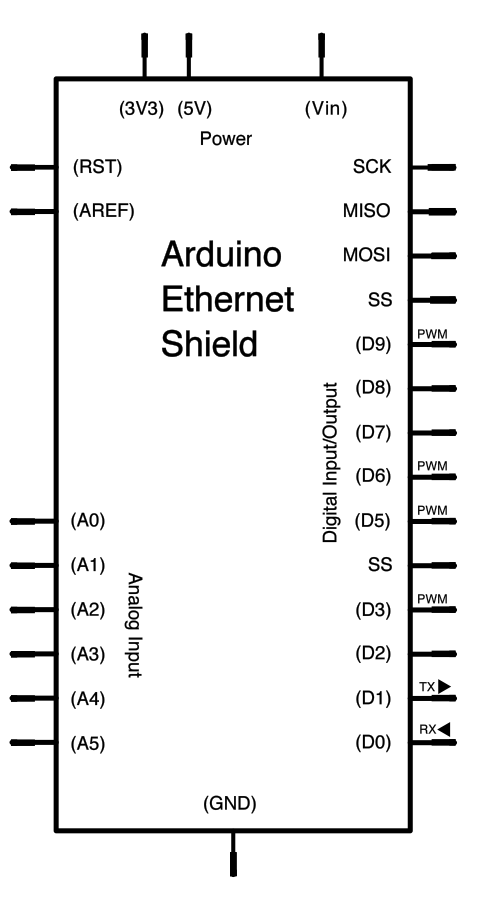

참고로 이 쉴드의 Schematic 은 아래 그림과 같다.
