채굴기의 전원 연결

by N2info 2021. 2. 14.

채굴기 전원  이렇게 해보세요





파워 용량 = 파워는  넉넉하게  사용하는 것이  좋습니다

               1060  700 w    570  850w

               1070ti  850w    1080ti  1000w

  50w~100w  여유있게 사용하시면,    코인종류에 따라 다양하게  파워를  공급할 수 있습니다





파워선택 =  pcie 단자가 많을수로 셋팅하기 편리합니다,

                저는  pcie 단자가 6개 이상인것을 사용합니다  상위 그래픽일수록   8개~12개 지원하는  단자로 사용합니다,





파워연결, =  주파워  = pcie  3개는 라이저에,  pcie 3개는  그래픽에 연결합니다,

                 메인보드연결

                 보조파워 =   파워 1개당  pcie  3개는 라이저에,  pcie 3개는  그래픽에연결,   sata 한개는  ssd에 연결합니다



   ** 가능한  4핀이나  sata선은  사용하지 않습니다,



파워선은  플랫케이블을  추천해드립니다,



파워 고장률이  현저히 줄어들겁니다,,



www.ddengle.com/mining/7452001



채굴기의 전원 연결 - 채굴 - 땡글닷컴

  채굴기 전원  이렇게 해보세요     파워 용량 = 파워는  넉넉하게  사용하는 것이  좋습니다                 1060  700 w    570  850w                 1070ti  850w    1080ti  1000w   50w~100w

www.ddengle.com





GTX 1060 3G * 6장의 경우입니다.
Power 100%인 경우 개당 290sol 정도 나오고 각 VGA당 120-126W의 전력을 소모합니다. 1060이 TDP 120W이니 거의 풀로 쓰는걸로 봐야겠네요.

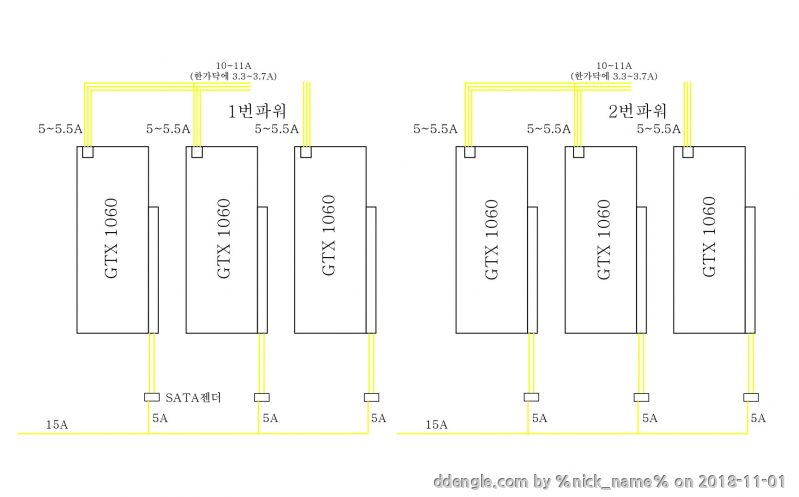

그래픽카드 전원이 보시는 것처럼 PCI-E 전원 단자하고 라이저 카드를 통해서 공급이 됩니다. 거의 반반인데 라이저 카드 공급 능력은 저 정도가 최대인 듯 하네요.상위 기종으로 가면 PCI-E 전원 단자가 늘어나고 그쪽에서 추가 전원이 공급이 되겠지요.



PCI-E 전원 케이블은 3가닥으로 구성이 되어 있고 그래픽 카드 2개를 물릴 경우 10-11A의 전류가 흐릅니다. 총 3가닥이나 한가닥에 4A가 안되는 전류가 흐르는 것이지요. 아주 널널합니다.

반면에 라이저 카드에 들어가는 전원을 보시면 이야기가 달라지죠.

SATA-6핀 단자로 변환해 주는 경우 라이저카드에 꼽히는 12V 전원은 두가닥입니다. 하지만 SATA 단자에 공급되는 12V는 한가닥이지요.
여기까지는 문제가 없습니다. 그래봐야 5A가 흐르는 것이니까요. 하지만 보통 SATA 전원 단자가 한 줄에 3개에서 많게는 4개까지 연결 된 경우가 있습니다.

만약 이런 경우라면,
그림은 한줄에 3개의 라이저카드를 연결한 경우입니다. 원 소스가 한가닥이기 때문에 파워에서 나오는 선에는 15A의 전류가 흐르게 됩니다.
대부분 파워에 사용되는 전선의 굵기가 18AWG입니다. 18 AWG인 경우 허용 전류가 7-16A입니다. 15A면 이미 거의 최대 허용치에 해당이 되지요.
간혹 20AWG 전선이 사용되는 경우는 허용전류가 4.5A입니다. 말 안해도 아시겠지요?

결론은 SATA 전원선이 타는 이유가 있다는 것입니다. 권장은 한 케이블에 라이저카드 두장입니다. 케이블에 20AWG라고 표시 된 경우에는 한장이 맥스구요. 케이블 태워 먹지 마시고 전선 배분 잘 해 주세요.



아, 참고로 Power를 100에서 80으로 내릴 경우 개당 15Sol 정도가 능력이 낮아집니다. 전체 소비전력은 130W 정도 차이나구요. 어느것이 효울적인지는 사용하시는 전기 요금에 따라 달라지겠네요.
