아두이노 호환보드 업로드시 에러가 발생한 경우 아래와 같이 설정한 후 업로드가 정상적으로 되는것을 확인함

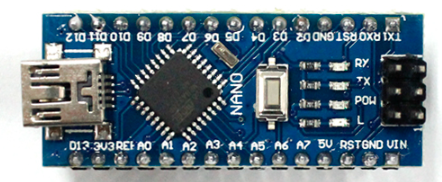

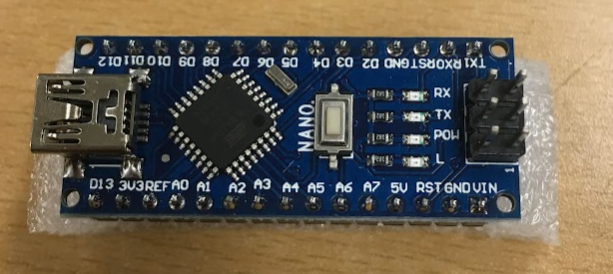

아두이노 호환보드는 디바이스마트에서 구매한 것임.

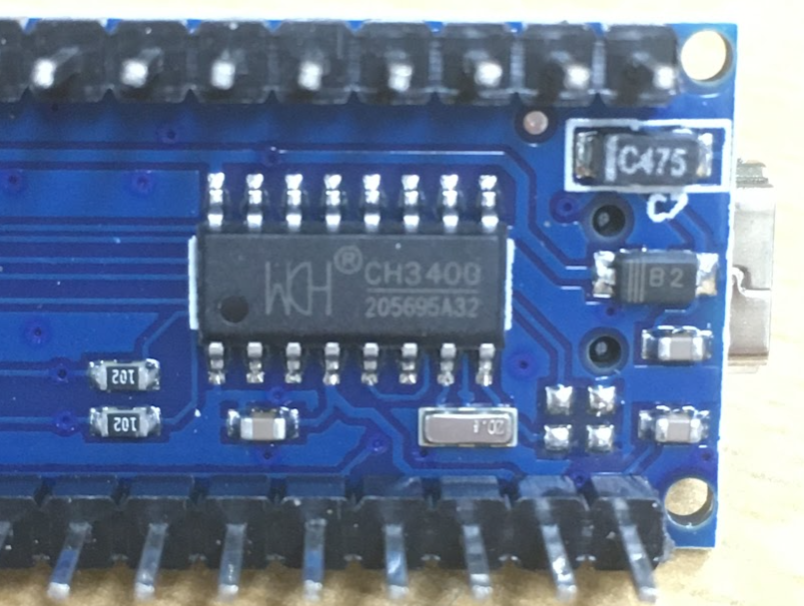

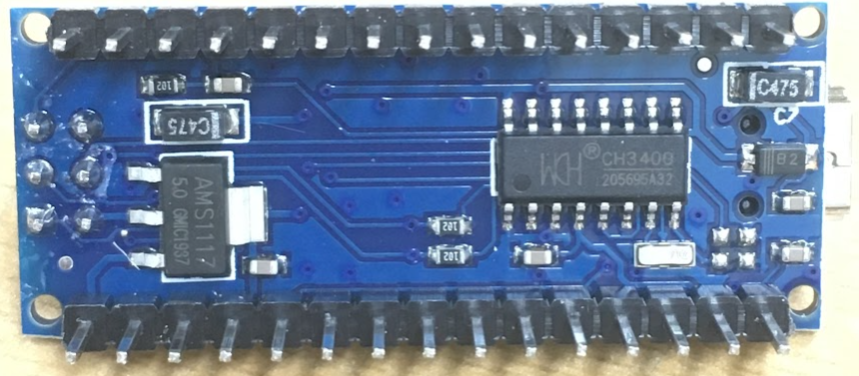

구매한 실물 뒷면에 CH34x 칩이 장착되어 있으며, CH340G로 표기되어 있다.
이 칩을 사용하기 위해서는 CH34x용 드라이버를 설치하여야 한다

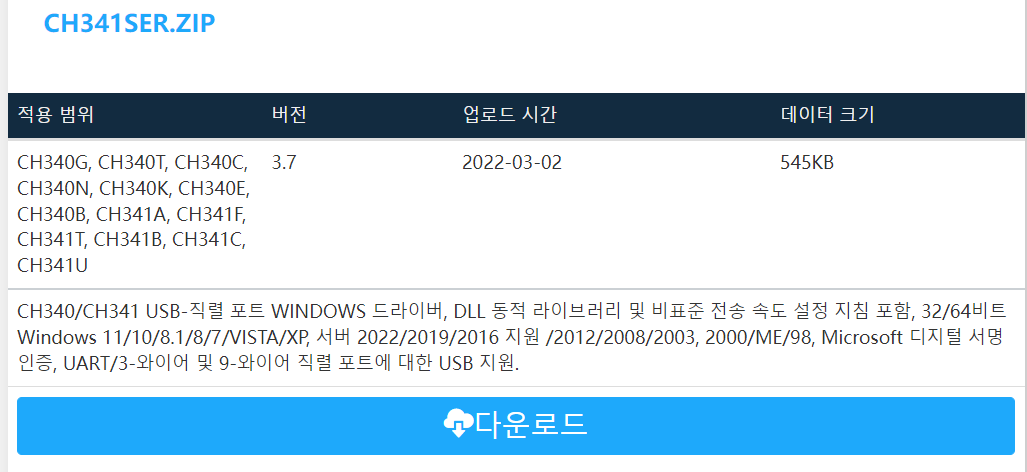

제조사 사이트(https://www.wch.cn/downloads/CH341SER_ZIP.html)에서 다운로드 받는데
Windows 32비트, 64비트에 따라 설치하는게 다르다.
만약 자신이 쓰고있는 윈도우가 64비트 버전이라면 DRVSETUP64 폴더에 있는 DRVSETUP64.EXE 파일을 밖으로 복사하고 실행한다. 만약 32비트라면 그냥 SETUP.exe 파일을 실행한다.자신의 윈도우가 몇 비트인지 모를때는 그냥 64비트처럼 둘 다 복사하고, DRVSETUP64.EXE 부터 실행시켜 본다. 만약 32비트라면 DRVSETUP64.EXE 는 실행되지 않을 것이다. (https://dev.re.kr/84)

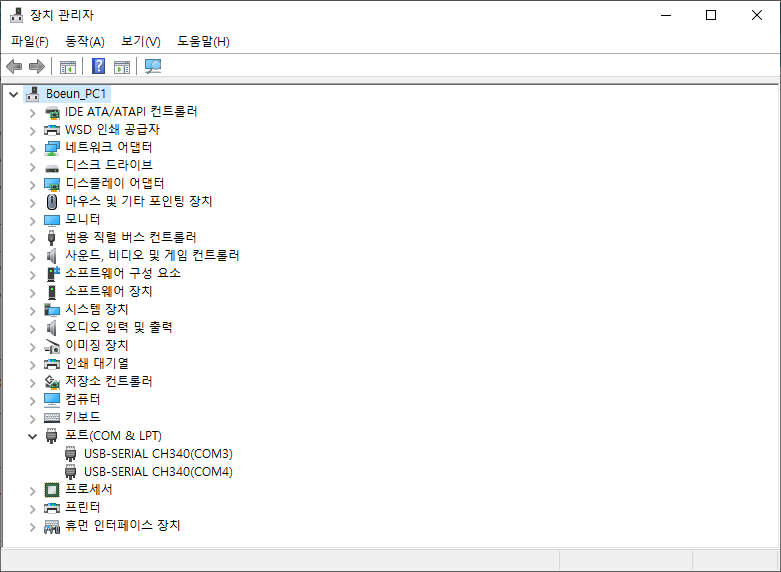

정상적으로 설치되면 아래 그림과 같이 USB-SERIAL CH340(COM3)와 같이 보인다
그 다음은 아두이노 IDE 설정이다

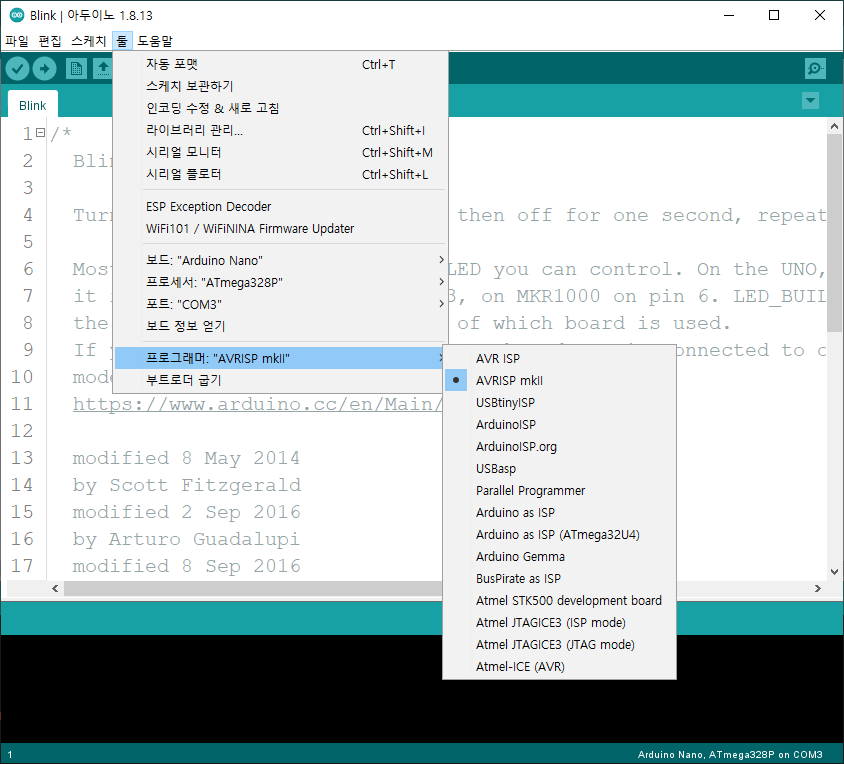

아래 그림과 같이 설정한다.
1. 보드는 Arduino Nano
2. 프로세서는 ATmega328P
3. 프로그래머는 AVRISP mkii --> 이걸로 선택하지 않으면 업로드시 에러난다
이상!
결정적인 참조사이트는 snoworca님의 블로그다. https://dev.re.kr/84
다른데는 다 허당이다.
