DC잭 극성

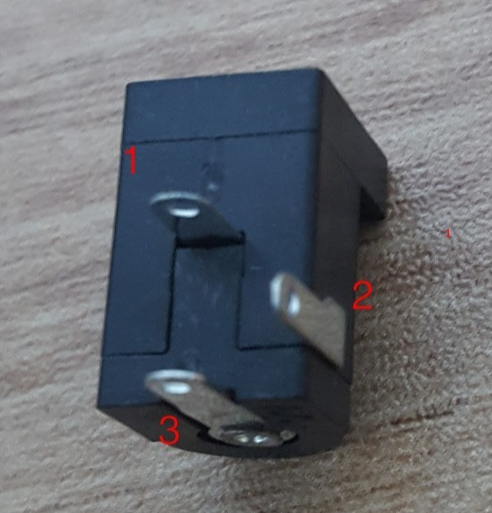

아래 그림의 DC잭 단자에 1,2,3 숫자가 표시 되어 있죠?





먼저 3번은 + 극 입니다   18650충전지나 배터리, 제품의 + 극과 연결 해 주면 됩니다

그리고 남은 다리 1,2 은 - 극입니다 (1,2번은 연결이 되어 있는데 DC잭 숫 단자를 꽂으면 분리가 되어 따로 동작합니다)

• 2번은 DC잭 숫 단자를 꼽지 않았을 때 - 극 이고
• 1번은 DC잭 숫 단자를 꼽았을 때 - 극 입니다

충전지로 제품을 사용하다가 DC잭 숫 단자를 꽂으면 충전지에 충전이 되고 제품은 사용하지 않게 하는 용도의 경우

• 3번에 +극을 충전지의 +극과 제품의 +극을 연결해주고
• 1번에 충전지의 - 극을 연결해 주고
• 2번에는 제품의 - 극을 연결해 줍니다

그럼 평상시에는 1,2번은 연결이 되어 있기 때문에 한 -극에 연결한것처럼 동작을 해서 제품은 작동을 합니다

이 때 DC잭 숫 단자를 꽂으면 2번의 -극이 끊어지기 때문에 제품은 전원이 들어가지 않게 되고 충전지는 전원이 들어가서 충전이 시작 됩니다



다른 방법은

• 3번에 +극에는 동일하게 충전지와 제품의 +극을 연결해주고
• 2번에 충전지의 -극을
• 1번에 제품의 -극을 연결해 줍니다

그럼 평상사에는 충전지의 전원으로 동작하다가 DC잭 숫 단자를 꽂으면 2번 -극의 연결이 끊어지기 때문에

DC잭 숫 단자의 전원으로 제품을 동작 시킬 수 있습니다



그리고 보통 DC잭 암단자 5.5mm 제품은 허용 전류가 2~3A 정도라고 합니다



원본 : https://from0405.tistory.com/m/9

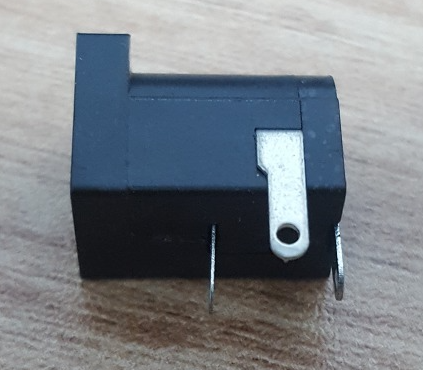

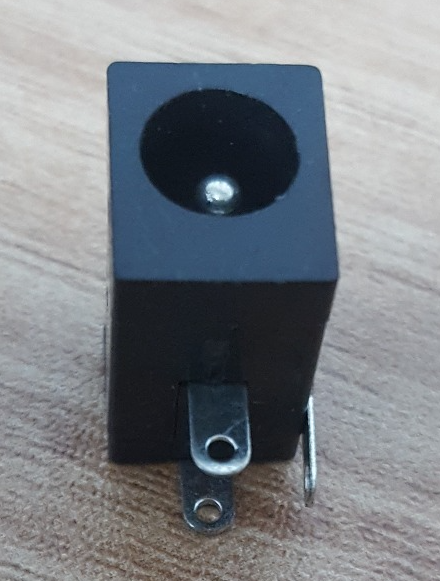

DC잭 암 + - 극 확인
