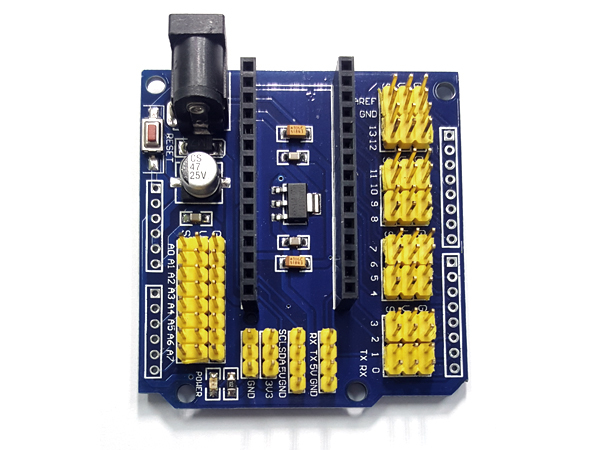

아두이노 나노를 조금더 편리하게 사용할수 있게하는 확장쉴드이다.
보이는 DC잭은 아두이노 나노 VIN에 직접 공급되며, 5V는 아두이노 나노의 출력을 이용하고,

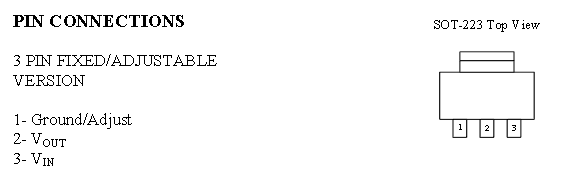

또, AMS1117 3.3에 5V를 공급, 3.3V를 출력하는 핀으로 공급한다
이 제품은 12V까지 공급 가능한 제품으로 알려져있는데 아두이노의 5V를 입력으로 한다
아두이노를 연결하지 않고 12V 아답터를 연결하면 아무런 변화가 없다

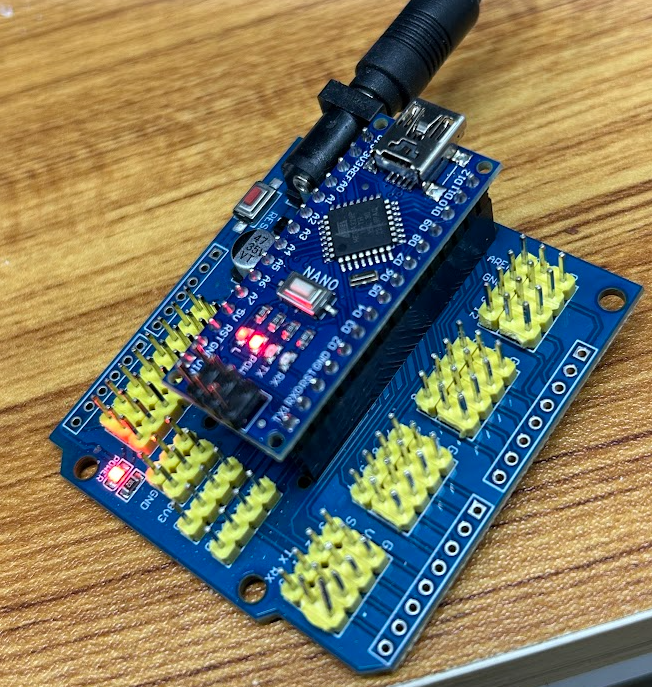

하지만 아두이노를 연결하고 12V 아답터를 연결하면 아두이노에 전원이 공급되어 빌트인 LED와 확장쉴드의 Power LED가 점등된다.

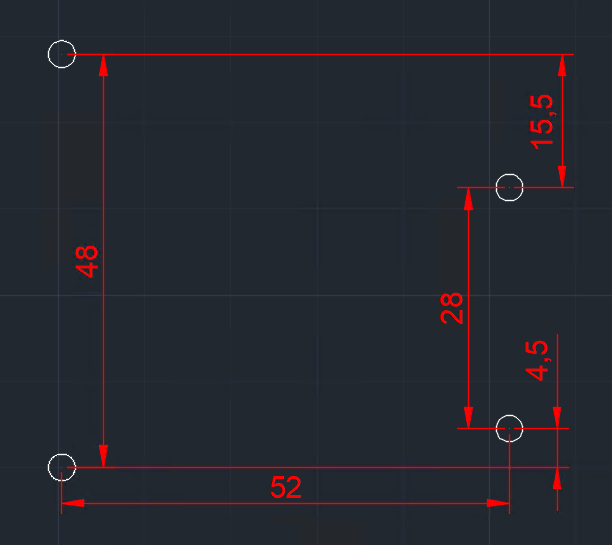

이 제품을 사용하기위한 나사 Hole 등에 대한 정보는 예상외로 인터넷에 찾기 어려우며, 실즉을 하면 아래와 같다
(정확치 않을수 있다.)
