샤오와(Xiaowa) 로봇청소기 충전불량 관련 정보수집

by N2info 2025. 3. 18.

샤오와(Xiaowa) 로봇청소기 E352-00 배터리는 Roborock S50 S51 S52 S55 Xiaowa C10 E20 E25 E35 이 제품들이 같은 배터리 규격을 사용한다

락이 있는 4핀중 빨간색은 +, 검정색은 -이며, 양단 전압을 측정하면 14.4V 이상이면 정상이다.

충전은 충전기 규격대로 20v 1.8A를 +, -에 연결하면 충전된다

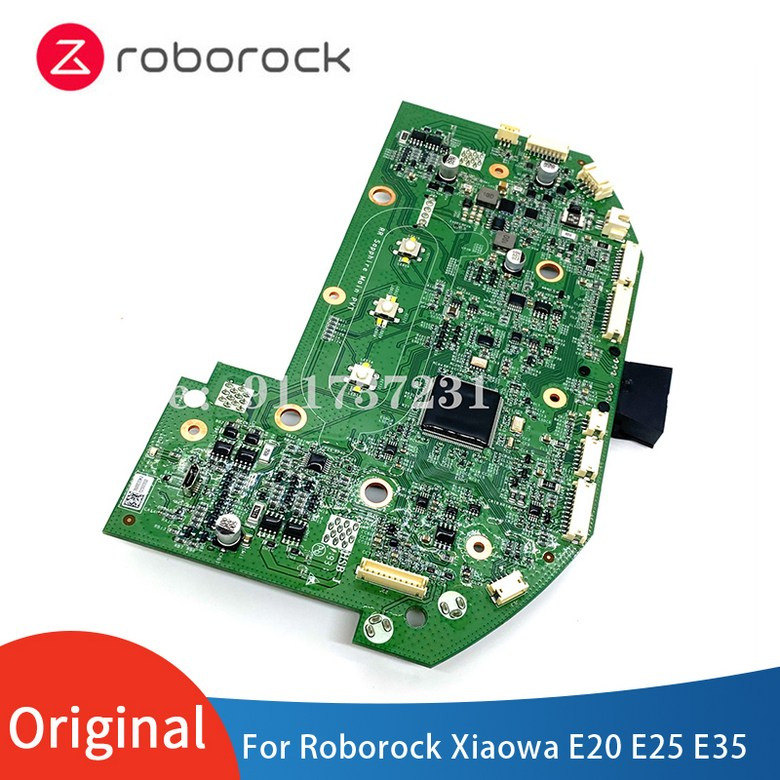

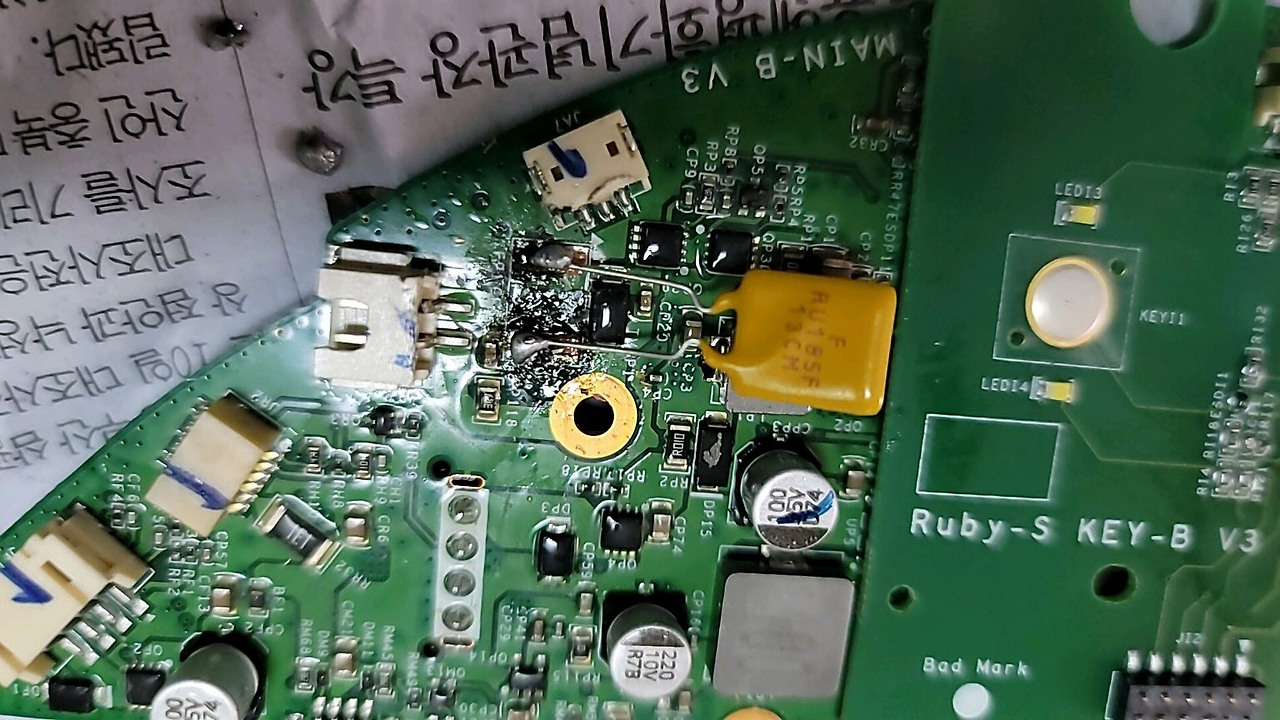

메인보드는 Roborock Xiaowa E20 E25 E35같은 보드를 쓰는것으로 추정된다.



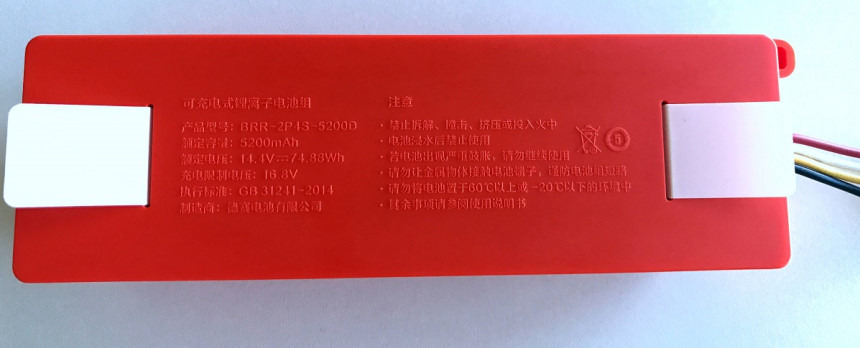

배터리 제품 SPEC

모델 : BRR-2P4S-5200S

출력 전압 : 14.4V

배터리 용량 : 5200mAh

전력 : 14.4V * 5.2A = 74.88W

KC인증 : XU101288-17001A

여러번도 심어 놓지요.

배터리단의 출력은 빨간색 +하고 검정색 -단하고 재봅니다.이게 저 전압 나와야 하는데 어떤 밧데리들은 장착,부하가 되어야 나오는 것들도 있습니다.

이게 일단은 사용이 1년이 넘어 배터리 소모도도 있는 편인지라 저는 까봅니다요.

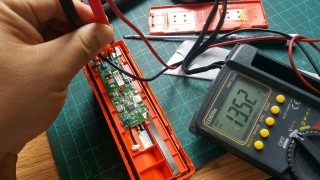

전압은 살짝 낮기는 한데,충전이 안되니 저정도는 양호합니다.

4개의 알맹이가 직렬로다가 구성되었고 이걸 또 4개씩 병렬로 연결해서 용량을 2배로 뻥튀기 합니다.구성상 1개 정도의 셀불량 생겨도 병렬이라 반토막으로나마 어찌저찌 작동은 되나,저기 보호 회로에서 안전을 위해서 차단도 하고 그렇습니다.

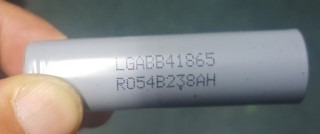

중요한 배터리 셀은 LGABB41865 라고 LG꺼 중방전용 셀이 쓰입니다.1개당 용량이 2600mAh

https://www.batteryspace.com/prod-specs/5457_B4.pdf

순간 큰 힘을 내는 기기는 고방전,진득하게 오래가는 염원을 담은 저방전...그리고 참 구하기 그런 저런 중방전 기기

집안을 빨빨빨빨 더 가급적 오래 돌아도 다니게는 하는데,흡이라는 것도 힘차게 할라고 해서 5A짜리 방전률 짜리를 쓰는 것입니다요.더 비싼 고방전 알맹이를 써도 되지만 기기치 이상의 고방전을 쓰는 것도,특히나 싸다고 저방전을 구동기인 킥보드 같은데에 집어 넣기도 하는데 순간 지 녀석이 뽑아내지 못한 전기를 쌩짜로 뽑으면서 내부 +-,특히 +극성쪽 절연테이프 붙이는 데 열로 녹으면-작은 전기가 쌩으로 빠지면 니켈 플레이트 등이 빨갛게 달아 오릅니다.합선식으로 과하게 전기 몰리면서 터지기도 하고 그런 것입니다.

이는 BMS라는 배터리 매니지먼트가 제어도 하기 전에 그냥 셀 내에서 그렇습니다.+하고 - 맞닿으면

중방전 이후의 기기들은 리필보다 더 가급적 배터리팩 전체로 공수하는게 더 나을것 같습니다.

뭐 짝퉁이니 그러니 해도 너무 싼것만 공수하는 것보다 적당한 것의 호환품이라도 통채로 바꾸는게 집안과 정신 건강에 좋습지요.

b) 충전기

이게 먼저 보는 것인데

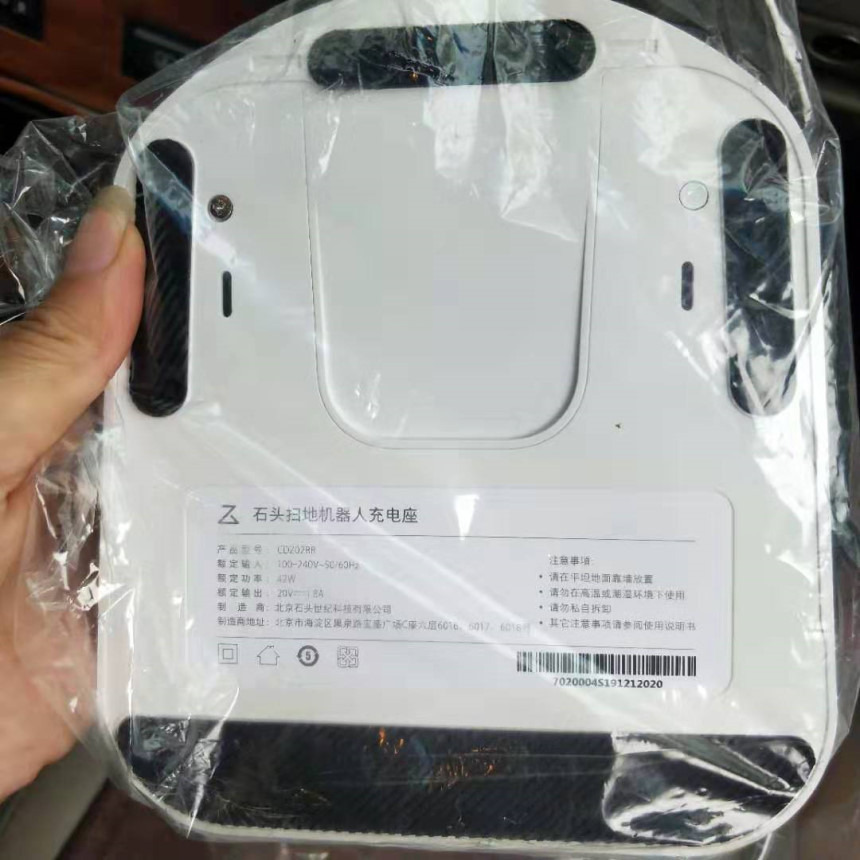

충전기 제품 SPEC

모델 : CDZ02RR

출력 전압 : 20V

충전 전류 : 1800mA (=1.8A) ; 완충시 3~4시간 소요됨

국내 KC 및 전파인증 : R-REM-BJR-RRRSDC00000001

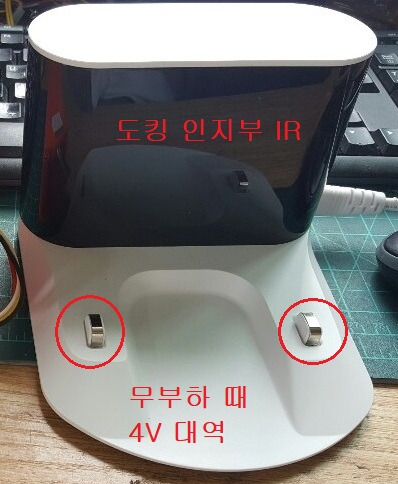

스펙상 20V 1.8A이라고 하는데 이게 무부하 때에는 4V 중반대로 나옵니다.

원래 아답터는 출력 보면 되는데 이게 여간 재기는 힘듭니다.그래도 무부하 때 4V 미만일 경우에는 불량일 확률이 큽니다.

저기가 2극입니다.이쪽의 이물이 있는지도 살펴봐야 합니다.

제 위치 못찾을때도 위치 못보내서 오류 날 수도있습니다.

충전기를 뜯을 필요는 없습니다.

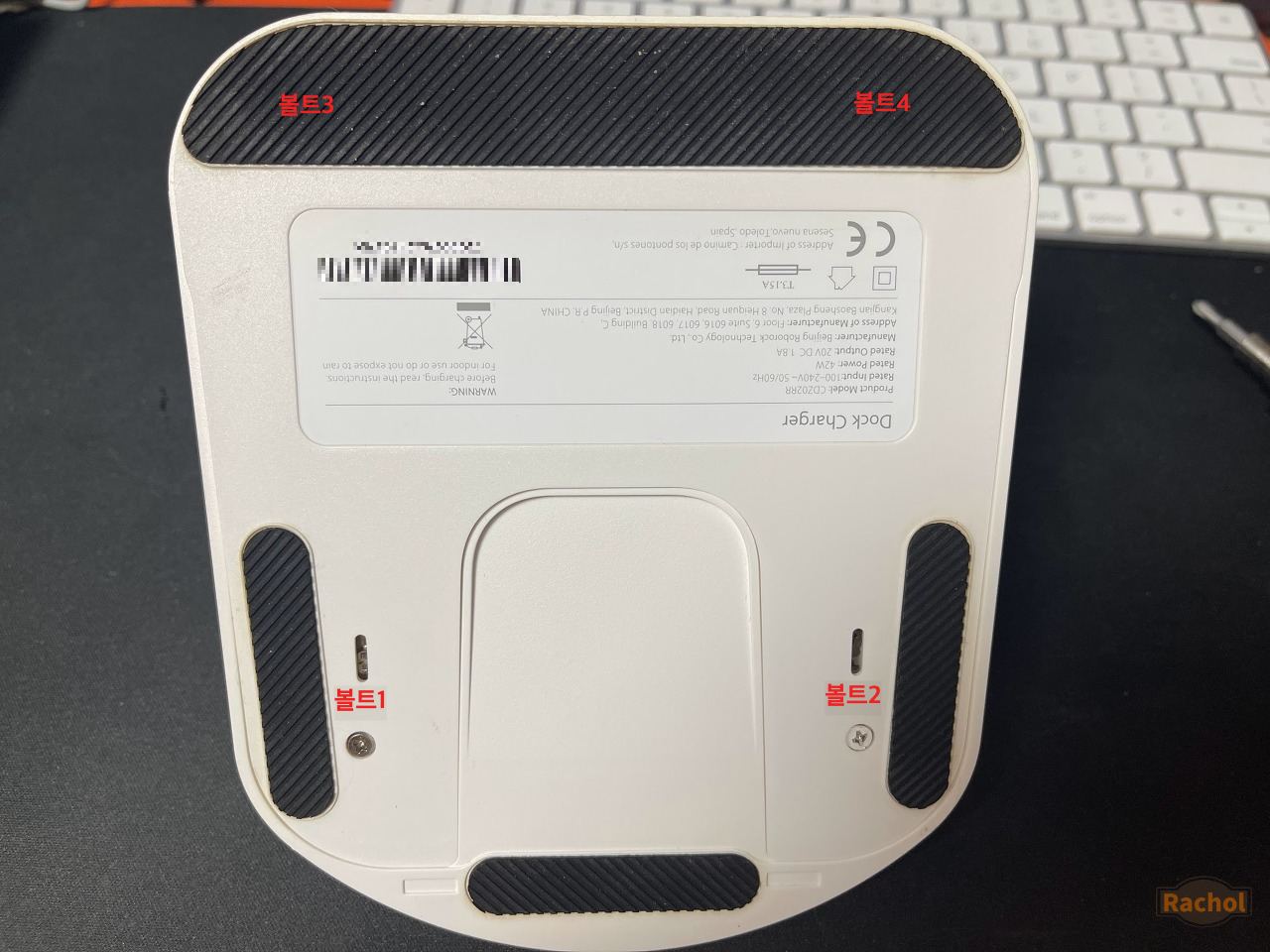

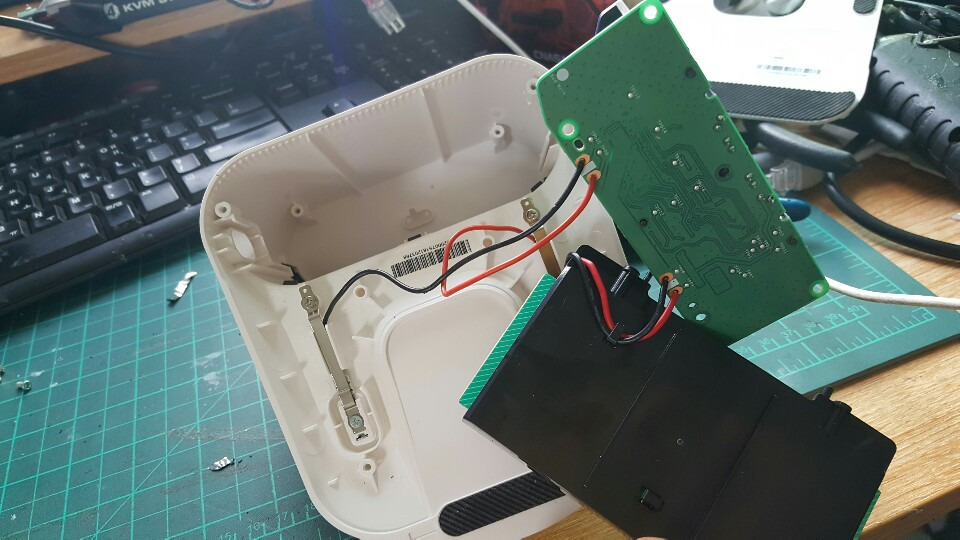

밑바닥 루버(고무 받침) 뒷쪽 넙적이에 숨어 있는 나사등 작은것 여러개 풀면 됩니다.

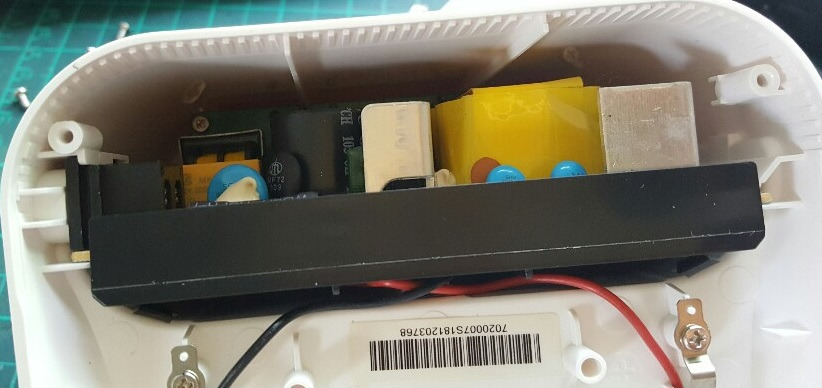

순수 전원 변압부,아답터부도 보이고

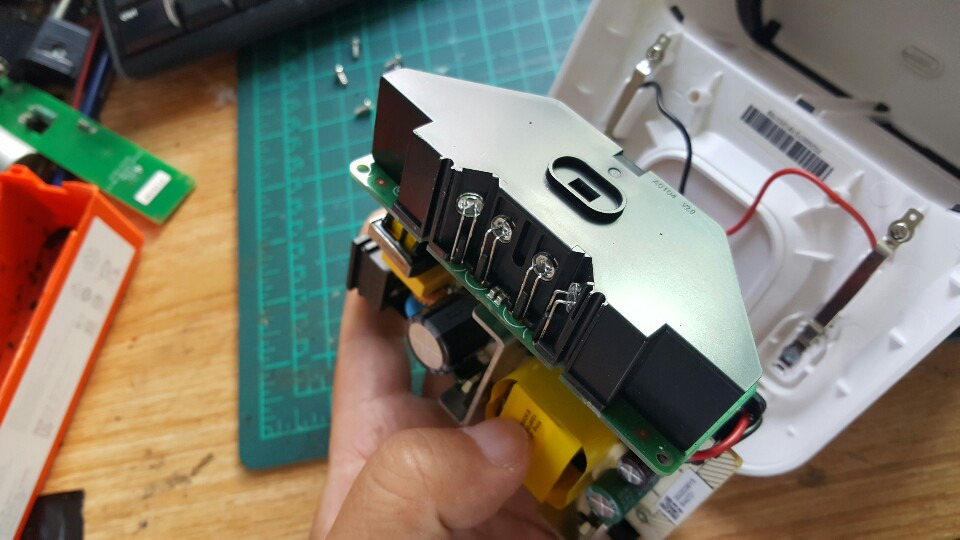

적외선 Infra red ,IR로 보입니다.이게 신호 보냅니다.

이게 작동되는게 4V대역인 것 같습니다.그리고 장착되면 20V 전기로 충전을 시키겠지요.
